1 产品概述

1.1 产品意义

现阶段，我国电力系 统对于电能的质量提出越 来越高的要求，不仅要确 保供电稳定可靠，而且供 电的安全性也是重要要求。 电力系统中，金属封闭开 关设备得到广泛应用，因 此开关柜运行的是否稳定 可靠是重中之重，电气设 备在运行的过程中由于受 到高温、电压、振动以及 其他化学作用，将会使得其绝缘性能降低，会产生局部放电现象，同时又会加 速绝缘的恶化情况，会给电力系统造成较大的经济损失。但是，由于开关柜内 部空间狭小、零件繁多、结构复杂，绝缘距离小，因此比其它电力设备更容易 出现绝缘缺陷，从而对设备安全运行带来巨大隐患。 高压电气设备的绝缘内部如气泡间隙、杂质、尖刺等缺陷，在强电场作用 下使得开关柜绝缘内部的电场分布不均匀，在缺陷部位的电场强度会增大，从 而容易导致该部位发生未贯穿整个绝缘的放电，即局部放电。 局部放电一般不会引起开关柜内部绝缘的穿透性击穿，但是却会导致绝缘 介质的局部损坏。若其长期存在，则会在一定条件下造成绝缘装置电气强度的 破坏，最终造成开关柜内部绝缘击穿。因而对于电气设备而言，电气设备发生 1局部放电现象是导致其绝缘老化或劣化甚至损坏从而引发设备损毁及电力系统 事故的重要原因之一，同时局部放电也是设备绝缘完整性退化的标志。因此对 电气设备的局部放电进行监检测是评估设备绝缘状况的重要手段，也是发现设 备潜伏性故障，最终实现故障预警，避免故障发生的有效措施之一。

K01型高压开关柜局部放电监测装置通过检测伴随局部放电而产生的 电磁波辐射并自动确定现场局部放电的实际检测频率，随后将检测的局部放电 的放电次数和放电频次上传至服务器。

1.2 特高频检测原理

局部放电超高频检测技术是一种非接触的检测方法，依据是“场”的原理， 它通过天线传感器接收局部放电过程中辐射的超高频电磁波，从而实现局部放 电的检测。 电力设备绝缘体的绝缘强度和击穿场强都很高，当局部放电在很小的范围 内发生时，该击穿过程会很快，并且在击穿过程中会产生上升沿很陡的局部放 电脉冲电流，其上升时间为 ns 级，并激发频率高达数 GHz 的电磁波信号。因 此，可以运用超高频传感器监测电气设备内部局放电流激发的电磁波信号对开 关柜的局部放电情况进行评估。

2 产品特点

1) 采用超宽频段的特高频传感器，监测灵敏度更高，结果更准确。

2) 可进行云端计算、分析与存储，实时多地查看运行状态和监测结果。

3) 具备实时、连续监测功能。

4) 使用模块化、可扩展、低功耗、免维护的设计标准，适应复杂运行环 境，具有高可靠性和稳定性。

5) 装置采用独立高速 A/D 芯片进行信号采样保证全部通道采样的同步 和背景噪音参考同步性，提高了采样速度和局放信号的甄别高可靠性。

6) 传感器采用无源传感器技术，安装与一次设备无任何电气接触，保证 安装方便、使用安全。

7) 装置可配专用的滤波器，可抗现场复杂的电磁干扰环境， 能有效地去 除噪音信号且成功识别局放信号，杜绝误报事故的发生。

8) 具有灵活强大的通信功能，可配置DTU 单元进行数据远传。支持 Modbus 等通信规约，将实时监测数据、报警信号等数据上传至上位 机。

9) 具有历史数据循环存储功能，电源失电后保存数据不丢失， 数据包括 放电数据、报警记录、系统日志等。

10) 硬件全部采用工业级元器件、所有与外界的连接均做到了充分的电气 隔离，并内置抗雷击保护电路和电源滤波器，专业的 EMC 设计。

11) 装置配备专用上位机软件，可设置系统参数、查看监测数据、软件升 级、通信通道监视。

3 产品参数

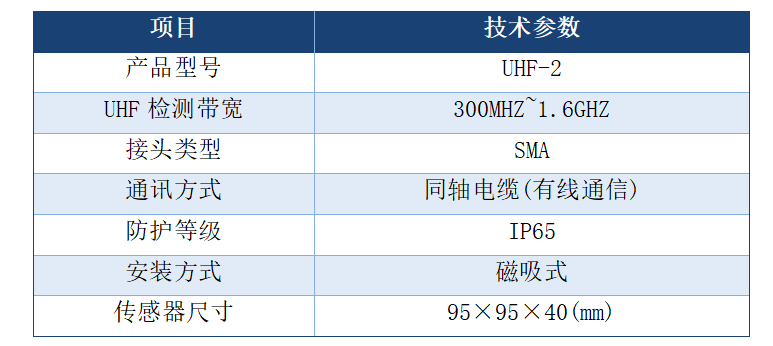

3.1 特高频（UHF）传感器技术参数

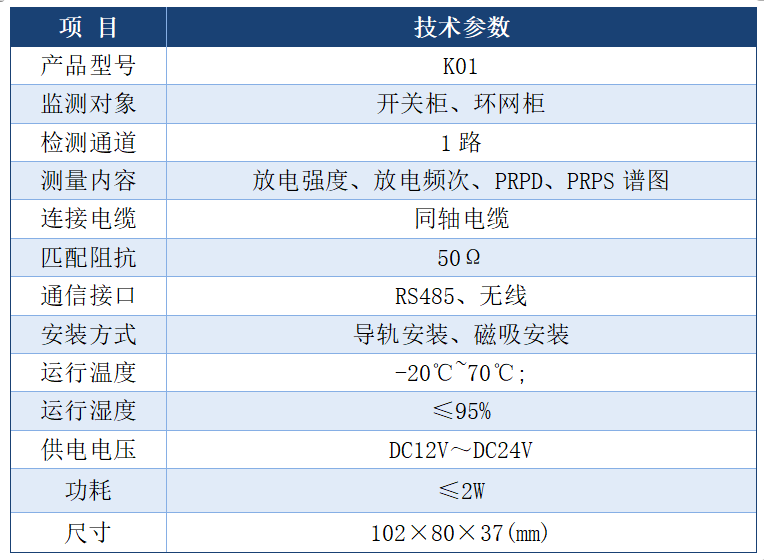

3.2 局放监测装置技术参数
