熔保炉炉底测温是熔保炉无线测温项目的核心环节，主要通过专业测温设备实时采集炉底温度数据，为炉体安全运行、工艺参数优化及产品质量管控提供关键依据。其核心价值在于避免炉底因局部过热或温度不均导致的炉衬损坏、漏液等风险，同时保障熔融金属的成分稳定性与加工性能。

一、系统核心工作原理

该系统本质是 “高温信号采集→无线传输→数据处理→可视化监控” 的闭环流程，核心逻辑围绕 “非接触固定 + 抗干扰传输” 展开：

高温感知：磁吸式温度传感器直接吸附在熔保炉外壁或特定测温点（如炉衬、熔池附近），传感器内置的耐高温元件感知炉体或介质温度，将温度物理量转化为电信号（如毫伏级电压、电阻变化）。

信号转换与无线发射：传感器配套的 “信号处理模块” 对电信号进行放大、滤波、A/D 转换，再通过LoRa无线传输模块将数字温度数据发射至接收端。

数据接收与处理：无线测温主机接收多个传感器的无线信号，汇总后通过以太网（modbus TCP协议）传至SCADA监控平台，平台对数据进行校验、存储、分析（如超温预警阈值判断）。

可视化与预警：监控平台以仪表盘、曲线、报表等形式展示实时温度与历史数据，当温度超出预设范围（如炉温过高、局部过热）时，通过声光报警、弹窗推送等方式触发预警，提醒工作人员干预。

二、系统核心构成

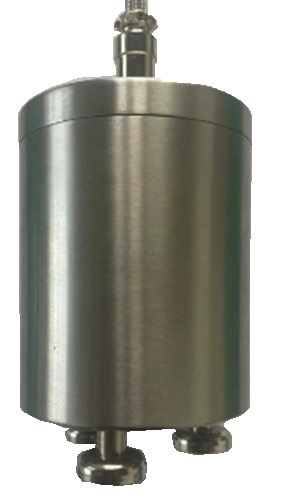

2.1无线测温传感器：

工作温度： -40～85℃, ≤95%RH内部不应结露或结冰

测量范围： -40～1000℃

通 道：1-4路

测温精度：≤±2℃

无线通讯：LORAWAN

测量间隔：1s-5min（可定制）

发送间隔：1s-60min/次（可设置）

传输频率：可在线自动跳频，完全解决信号碰撞

传输距离：不小于1000米（可视）

探头连接：4合1航空插头

安装方式 ：三角磁铁设计，吸附力强、稳定可靠

电池更换：手拧即可，无需任何工具

外壳材质：304不锈钢，防电磁场干扰设计

防护等级：IP67，壳体密封，完全防尘，防氟化气体腐蚀，

防金属粉末，保护电路

使用寿命：＞10年

外形尺寸：Ø72*90

供电方式：锂电池19000mah

电池工作寿命：≥5年

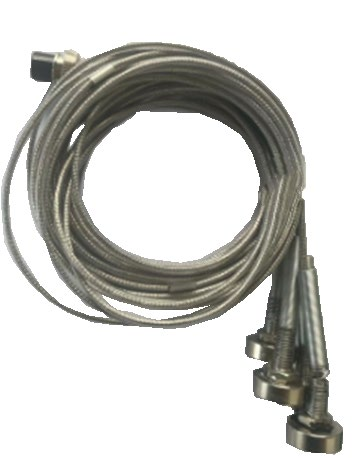

2.2磁吸式抗干扰测温探头：

测温范围：-40～+1000℃

高灵敏度：10S内达到实际温度，比PT100快数倍

测量精度：误差不大于±1℃

导线长度：2米（可定制）

测量方式：接触式连续测量

探头结构：4 合1航插式

使用寿命：≥10年

防护等级：IP67

外形尺寸：22×10mm

外壳材质：304不锈钢

磁铁耐温：≤400 ℃

安装方式：磁吸式、插入式、焊接式、粘贴式

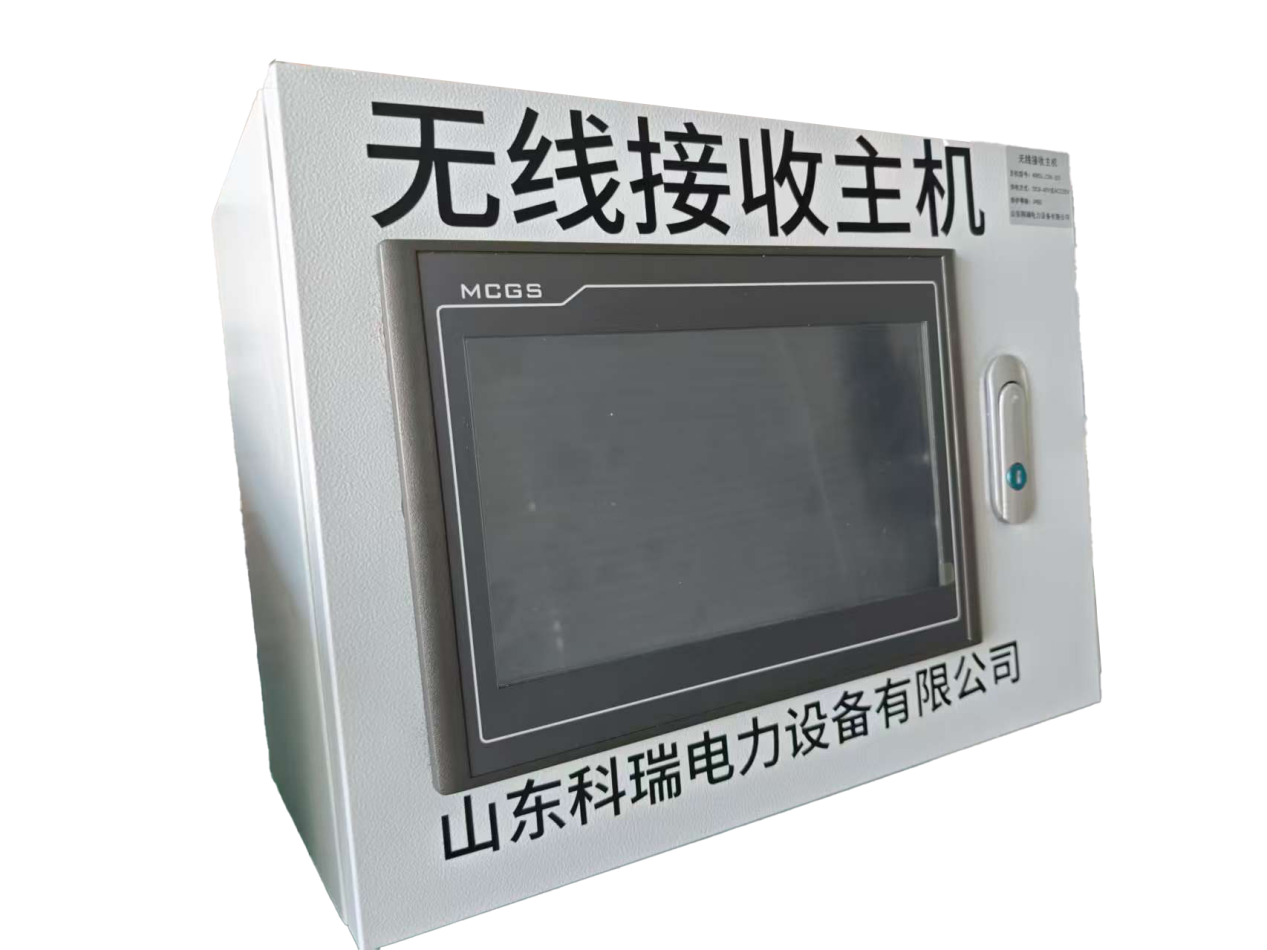

2.3无线测温主机：

无线通讯： LORAWAN，8个信道同时接收，有效防止信号干扰

传输距离：L:≤3Km（可视）

温度采集点数：不小于100点

显示屏尺寸：10寸

通讯接口:RS232/RS485/TCP/CAT1（可选）

通讯协议：Modbus RTU/TCP、MQTT

供电方式：DC9-40V或AC220V

最大功耗： ≤6W

使用环境温度：-40～＋85℃

使用环境湿度：≤95％RH

防护等级：IP65

安装方式：壁挂式
